Rozhledna Vladimíra Menšíka /group b/ 1:150

[group b]

sice bych vám zaslal výkaz materiálu na skutečnou rozhlednu, abyste si jí mohli sami přepočítat do měřítka, ale považuji to za zbytečný luxus a zbytečně strávený čas. Stejně by to nikoho nezajímalo.

[Sandik]

Tak v těch výkazech musí být nějaký zádrhel. Třeba tam není započítaná ta spodní, zděná část, nebo co já vím co. Jednoduše, prošel jsem si na netu asi padesát různých fotek té rozhledny, od různých autorů, s vyrovnanými i nevyrovnanými sbíhavými liniemi. Připosraženost vašeho modelu se mi zdá evidentní, viditelná i bez měření pouhým okem. Máte-li ty podklady k dispozici, tak to ještě jednou projděte. Někde tam nutně musí být nějaká chybka.

[group b]

Tak v těch výkazech musí být nějaký zádrhel. Třeba tam není započítaná ta spodní, zděná část, nebo co já vím co. Jednoduše, prošel jsem si na netu asi padesát různých fotek té rozhledny, od různých autorů, s vyrovnanými i nevyrovnanými sbíhavými liniemi. Připosraženost vašeho modelu se mi zdá evidentní, viditelná i bez měření pouhým okem. Máte-li ty podklady k dispozici, tak to ještě jednou projděte. Někde tam nutně musí být nějaká chybka.

souhlasím, že někde je tam chyba
zde jsem čerpal http://www.obec-hlina.cz/40569/historie ... rozhledny/
Vršek a spodek je vcelku jasný. Jediný, co mě napadá je chyba v tom těle rozhledny. Ve výkazu materiálu je jasně dáno, že výška je 15 metrů - krajní i středové sloupky. Z fotky je zase jasné, že každá stěna se skládá z devíti modulů. Ve výkazu sloupků jsou vodorovné příčle dlouhé 150 cm, to je k obrázku celkem 4,5 metrů šíře .
A teď jsem našel tu chybu když jsou vodorovné sloupky 150, tak šikminy asi nebudou stejně dlouhý co ?
pak by tam mohl být překlep a vodorovné by byly 105, to by zhruba sedělo. v tom případě by šíře byla ne 450, ale 315 .
Zkusím to podle toho překopat, uvidíme, jaký bude výsledek.

[Burton]

Tomas, rozpis je dobry. Cely hacik je v tom, ze su to miery "polotovarov". Tie priecky a vzpery este urezavali na konkretne rozmery.
Vychadzajuc z vysky rozhladne 22 metrov, sirka drevenej casti mi vysla cca 3.75 m. Ak sa budem tvarit, ze zo stlpov nezrezavali, tak spodny beton ma vysku cca 2.1 metra, drevena cast 15 metrov (podla stpov), dve vyhliadkove poschodia cca 4.4 m strecha cca 0.5 m. Samozrejme vsetky miery +/-.
Sirku 375 cm "potvrdzuju" aj spodne plechove dvere, ktore si dovolim tvrdit, ze maju 2x1 m. Takisto ak si zoberieme samotnu kostru (a za predpokladu, ze zo stlpov nezrezavali), prieckami je rozdelena na 12 casti, z coho vychazda, ze jedna cast je vysoka 1.25m, 3 casti (jedno poschodie) = 3.75m. No a z fotiek mam dojem, ze drevene poschodia su stvorcoveho tvaru.

[group b]

přesně tak, souhlasím s tou šířkou, počítal jsem to tu do noci.(vyšlo mi to o trochu víc, ale to nevadí) Co mě překvapilo je, že vlastně všechy ty podélníky museli řezat.
Ale že mi to trvalo, než mi došlo, že ty šikminy by při stejným rozměru vypadávaly
Už to překresluju.

[group b]

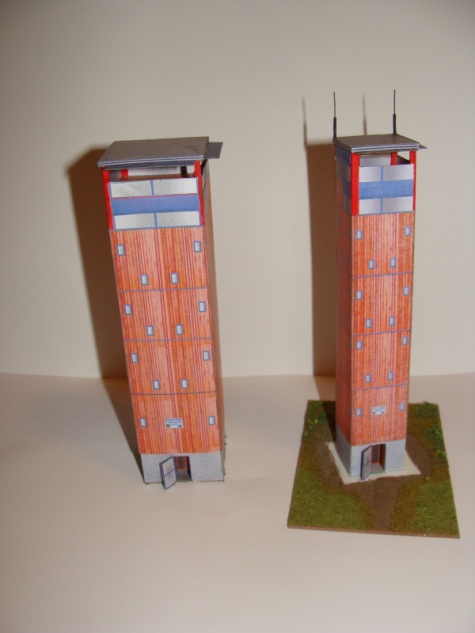

díky všem, co mě nenechaly u toho modelu v původní podobě. A tak jsem se pustil do přepočítávání - Burton má skoro pravdu a předělávání. Bude to takto lepší ?

[Burton]

Teraz je to ina kava! Aj ked osobne by som ju este kusok rozsiril. Ale to si uz nemusis vsimat
A oprav este rozdelene tych velkych okien na vyhliadkovom poschodi - nie su na stede.
